רנטגן
היסטוריה

איך התחיל הכול

מגילוי מקרי במעבדה בגרמניה, דרך שדות הקרב וחנויות הנעליים, ועד טלסקופים שמסתכלים על היקום.

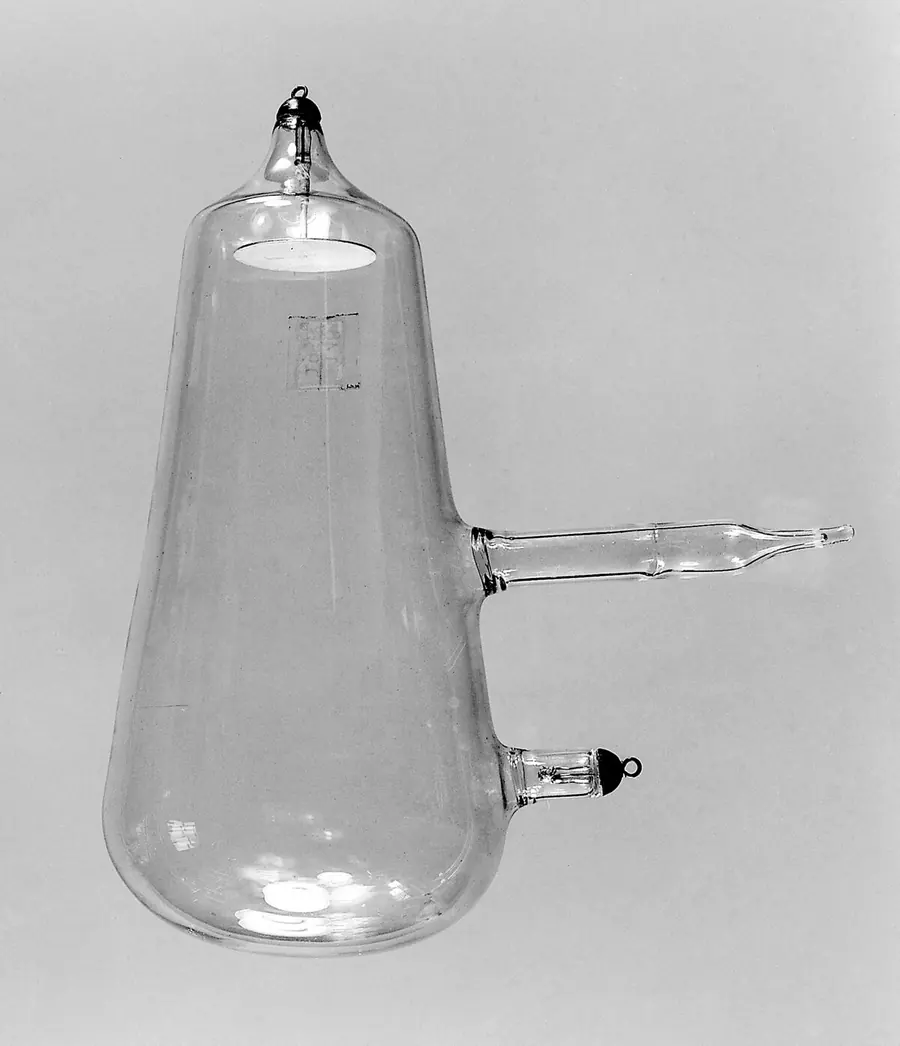

  1. שפופרת זכוכית גדולה בצורת אגס, עם אלקטרודות מתכת קטנות בקצוות.
    שפופרת פריקה מסוג קרוקס. רנטגן עבד עם שפופרת פריקה כזו כשגילה את הקרינה החדשה. מקור התמונה

    8 בנובמבר 1895

    רנטגן מגלה קרינה מסתורית

    וילהלם קונרד רנטגן, פיזיקאי באוניברסיטת וירצבורג שבגרמניה, ניסה להעביר זרם חשמלי דרך שפופרת זכוכית כמעט ריקה מאוויר. הוא עטף את השפופרת בקרטון שחור עבה — ובכל זאת, לוח מצופה בחומר זרחני, במרחק של כשני מטרים, התחיל לזהור. משהו בלתי נראה עבר דרך הקרטון. כיוון שלא ידע מה זה, קרא לקרינה החדשה X.

    מקור: NobelPrize.org — Wilhelm Conrad Röntgen, Biographicalהמקרה: מה בקופסה?

  2. קריקטורה בשחור-לבן: צלם מצלם איכר עם חרמש, ובתמונה המוגמרת שלצידו מופיע שלד שמחזיק חרמש.
    קריקטורה אמריקאית מ-1896: "חייכו בבקשה". הצילום החדש הפך מיד לנושא לבדיחות. מקור התמונה

    סוף 1895

    היד של אנה ברתה

    רנטגן ביקש מאשתו, אנה ברתה, להחזיק את היד שלה כמה רגעים מעל לוח צילום. בתמונה שהתקבלה נראו העצמות של כף היד והטבעת שענדה, ומסביבן צל חיוור של הבשר — שהעביר יותר קרינה. זה אחד מצילומי הרנטגן הראשונים של גוף אדם.

    מקור: NobelPrize.org — Wilhelm Conrad Röntgen, Biographical

  3. הדפסה ישנה של צילום רנטגן של שתי כפות ידיים זו לצד זו. העצמות כהות והרקע בהיר.
    שתי ידיים בצילום רנטגן, מתוך הצילומים של שוסטר מ-1896. זו הדפסה על נייר מהנגטיב, ולכן העצמות כהות (למה?). מקור התמונה

    1896

    כל העולם מצלם

    גם מדענים אחרים התחילו לצלם בקרינה החדשה. באנגליה צילם הפיזיקאי ארתור שוסטר בעלי חיים — צפרדעים, נחשים ועוד — וחלק מהצילומים שלו נשמרו עד היום.

    מקור: Wellcome Collection — Radiographs after Sir Arthur Schusterהמקרה: מה בבטן של הנחש?

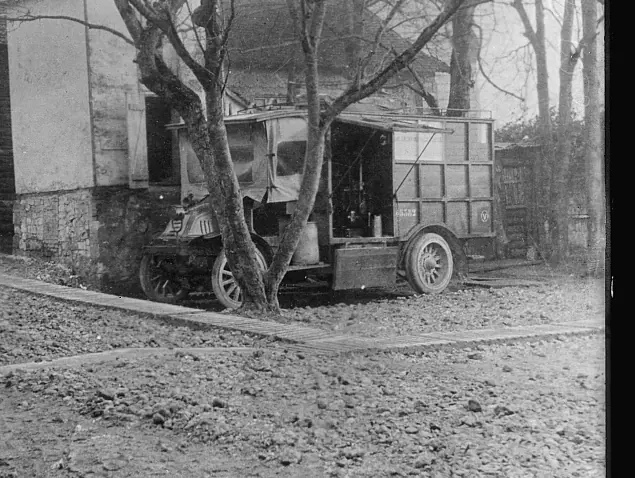

  5. צילום ישן בשחור-לבן של משאית קטנה עם ארגז סגור, חונה ליד בית עץ ועצים בלי עלים.
    "Ambulance radiographic car" — רכב רנטגן נייד של הצלב האדום האמריקאי, יולי 1918. מקור התמונה

    1914–1918

    מארי קירי יוצאת לחזית

    במלחמת העולם הראשונה הבינה מארי קירי שצילומי רנטגן יכולים להציל חיילים: הם עוזרים לרופאים למצוא קליעים, רסיסים ועצמות שבורות. היא הקימה כ-20 תחנות רנטגן ניידות על גבי מכוניות וכ-200 תחנות קבועות, והכשירה כ-150 נשים לעבוד עם המכשירים.

    מקור: American Institute of Physics — Marie Curie: War Duty (1914–1919)

  6. הדפסה ישנה של צילום רנטגן של כף רגל מהצד: עצמות האצבעות, כף הרגל והקרסול.
    כף רגל בצילום רנטגן, 1896 (שוסטר). במכשירים שבחנויות הנעליים ראו תמונה כזו — של כף הרגל בתוך הנעל. זו הדפסה על נייר מהנגטיב, ולכן העצמות כהות (למה?). מקור התמונה

    1920–1957

    רנטגן בחנות הנעליים

    ב-1920 הוצג לראשונה מכשיר שמאפשר לראות את כף הרגל בתוך הנעל: הלקוח עמד בעצם מעל שפופרת רנטגן. בשנות ה-30, ה-40 וה-50 עמד מכשיר כזה בהרבה חנויות נעליים. ב-1957 פנסילבניה הייתה המקום הראשון שאסר על השימוש בו.

    מקור: ORAU Museum of Radiation and Radioactivity — Shoe-Fitting Fluoroscope

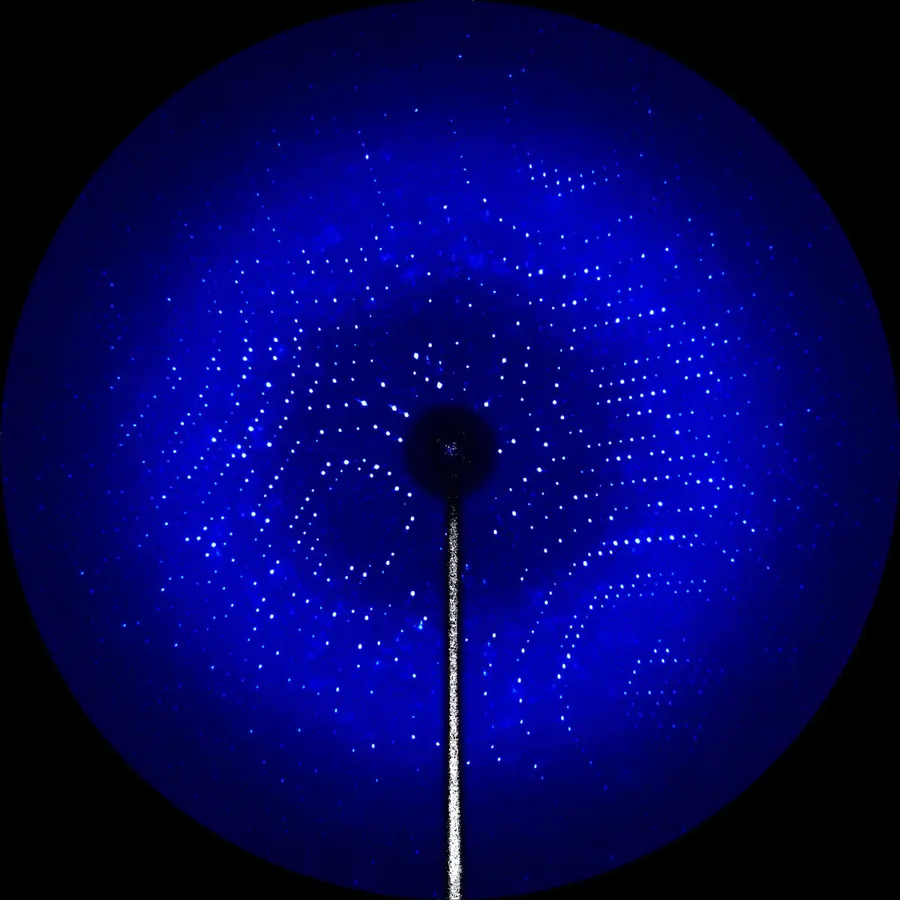

  7. עיגול כחול כהה ובו מאות נקודות לבנות קטנות, מסודרות בשורות מעוקלות סביב המרכז.
    דפוס פיזור של קרני רנטגן מגביש של אנזים (הצבע הכחול נוסף בעיבוד). "תצלום 51" היה צילום מאותו סוג, של סיבי DNA. מקור התמונה

    25 באפריל 1953

    צילום רנטגן של DNA

    רוזלינד פרנקלין והדוקטורנט שלה ריימונד גוסלינג האירו סיבים של DNA בקרני רנטגן, וצילמו את הדפוס שנוצר כשהקרניים מתפזרות מהמולקולה. אחד הצילומים, שצולם ב-1952 ונודע בשם "תצלום 51", הראה צורת X ברורה — רמז חשוב לכך שה-DNA בנוי כסליל. הוא פורסם בכתב העת Nature באפריל 1953.

    מקור: Franklin & Gosling, Molecular Configuration in Sodium Thymonucleate, Nature 171 (1953)Ciurea et al., Celebrating 70 years of DNA discovery, J Med Life (2024) — "taken in 1952 by Raymond Gosling… commonly referred to as Photo 51"Attar, Raymond Gosling: the man who crystallized genes, Genome Biology (2013)

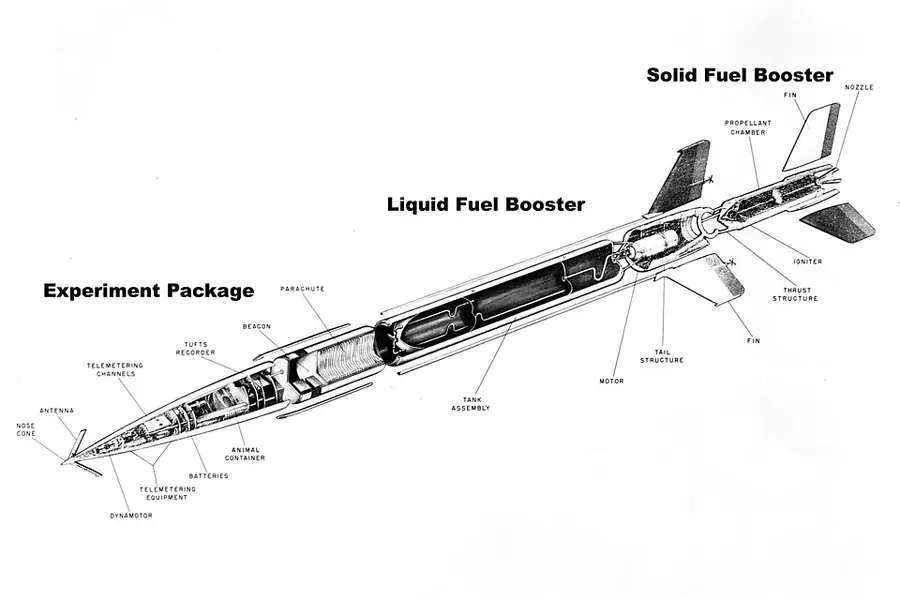

  8. שרטוט חתך של רקטה ארוכה ודקה עם כנפיים מאחור, ותוויות באנגלית לחלקים השונים.
    שרטוט של רקטת מחקר מסוג Aerobee — מהסוג ששיגר הצוות של ג׳קוני ב-1962. מקור התמונה

    יוני 1962

    קרני רנטגן מהחלל

    האטמוספרה של כדור הארץ עוצרת קרני רנטגן שמגיעות מהחלל, ולכן אפשר למדוד אותן רק מגובה רב. ריקרדו ג׳קוני והצוות שלו שיגרו מכשיר על גבי רקטה, וגילו לראשונה מקור של קרני רנטגן מחוץ למערכת השמש. על כך קיבל ג׳קוני את פרס הנובל בפיזיקה ב-2002.

    מקור: NobelPrize.org — The Nobel Prize in Physics 2002, Popular informationקרני X מהשמש, עכשיו: מדידה חיה באתר "השמש היום"

  9. ענן עגול ומעורפל בצבעי כתום ואדום על רקע שחור, עם נקודה בהירה קטנה במרכז.
    התמונה הרשמית הראשונה של צ׳נדרה (1999): קסיופאה A, שארית של כוכב שהתפוצץ. מקור התמונה

    23 ביולי 1999

    טלסקופ רנטגן במסלול

    נאס"א שיגרה לחלל את צ׳נדרה, טלסקופ רנטגן שמקיף את כדור הארץ ומצלם את היקום בקרני רנטגן: שאריות של כוכבים שהתפוצצו, גז לוהט סביב חורים שחורים, וגלקסיות רחוקות.

    מקור: NASA — Chandra X-ray Observatoryהתמונות החדשות של צ׳נדרה: השמיים ברנטגן
